Clarificateur raclé

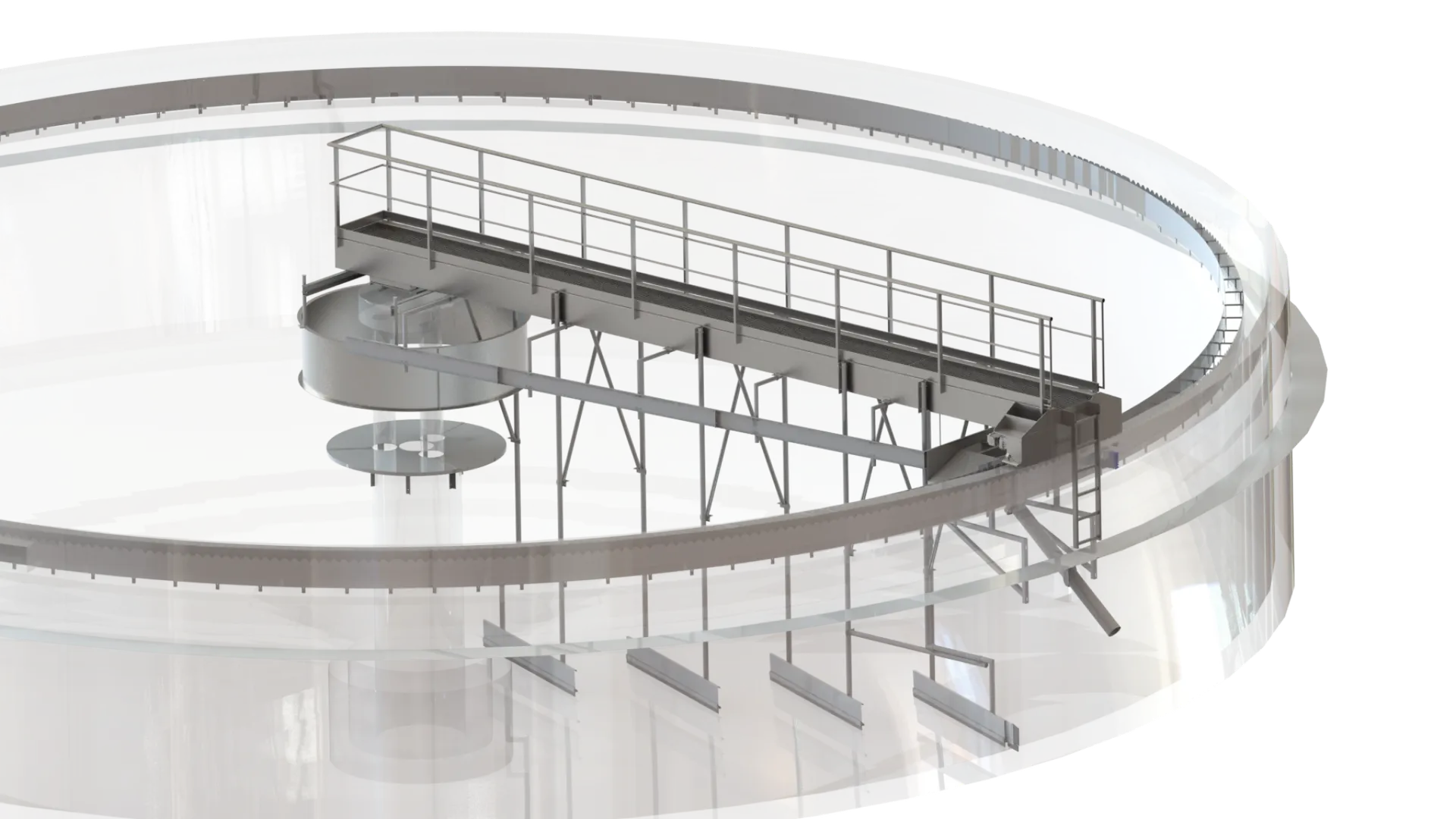

Clarificateur circulaire raclé pour les eaux usées urbaines ou industrielles.

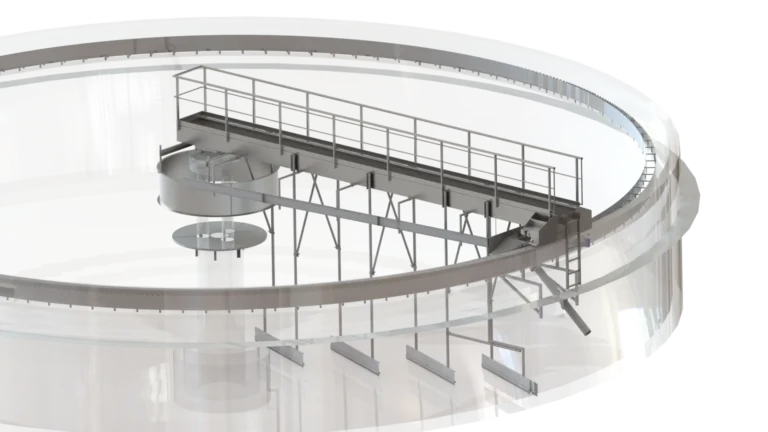

Clarificateur raclé circulaire pour le traitement des eaux usées.

Présentation

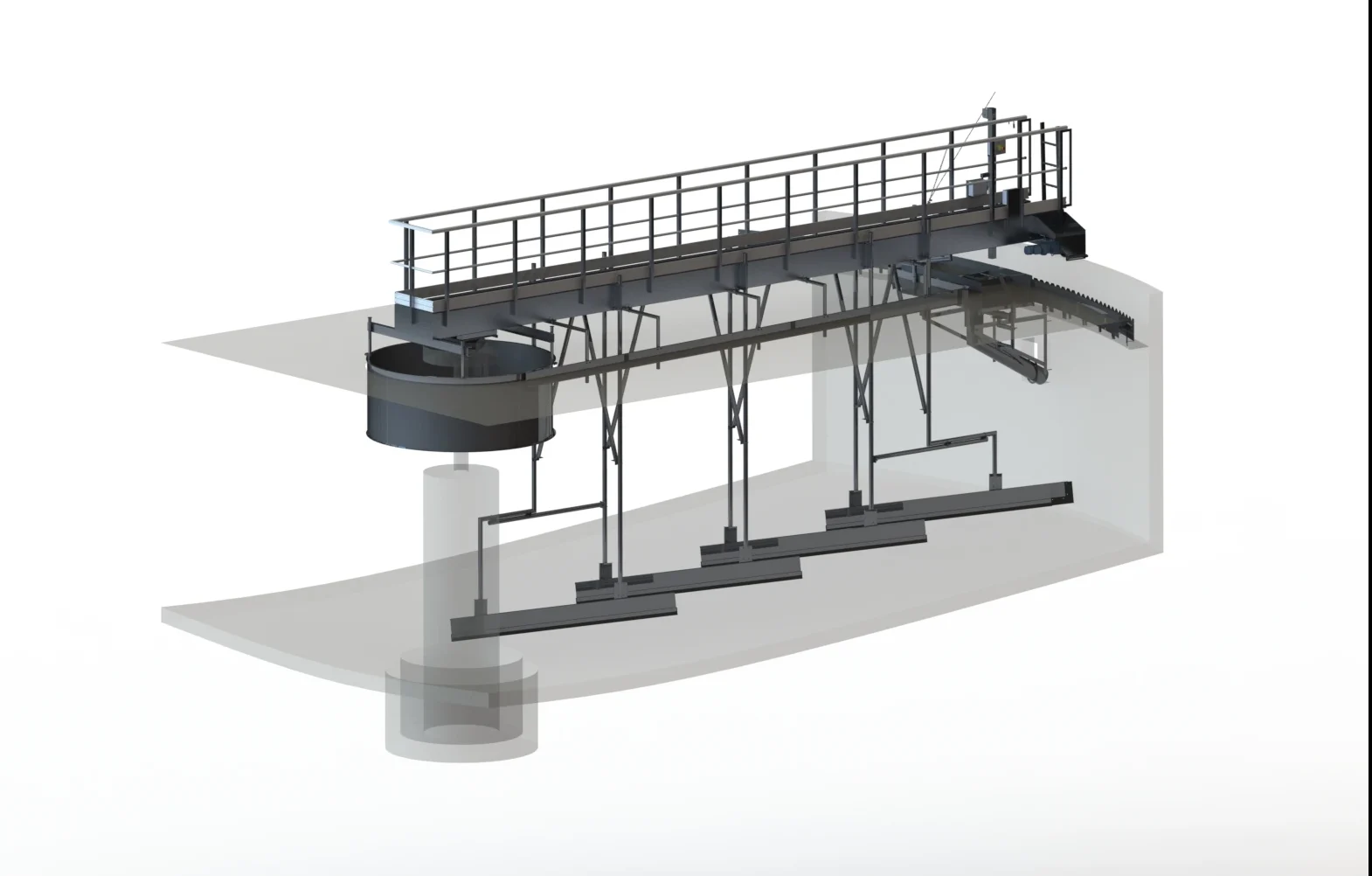

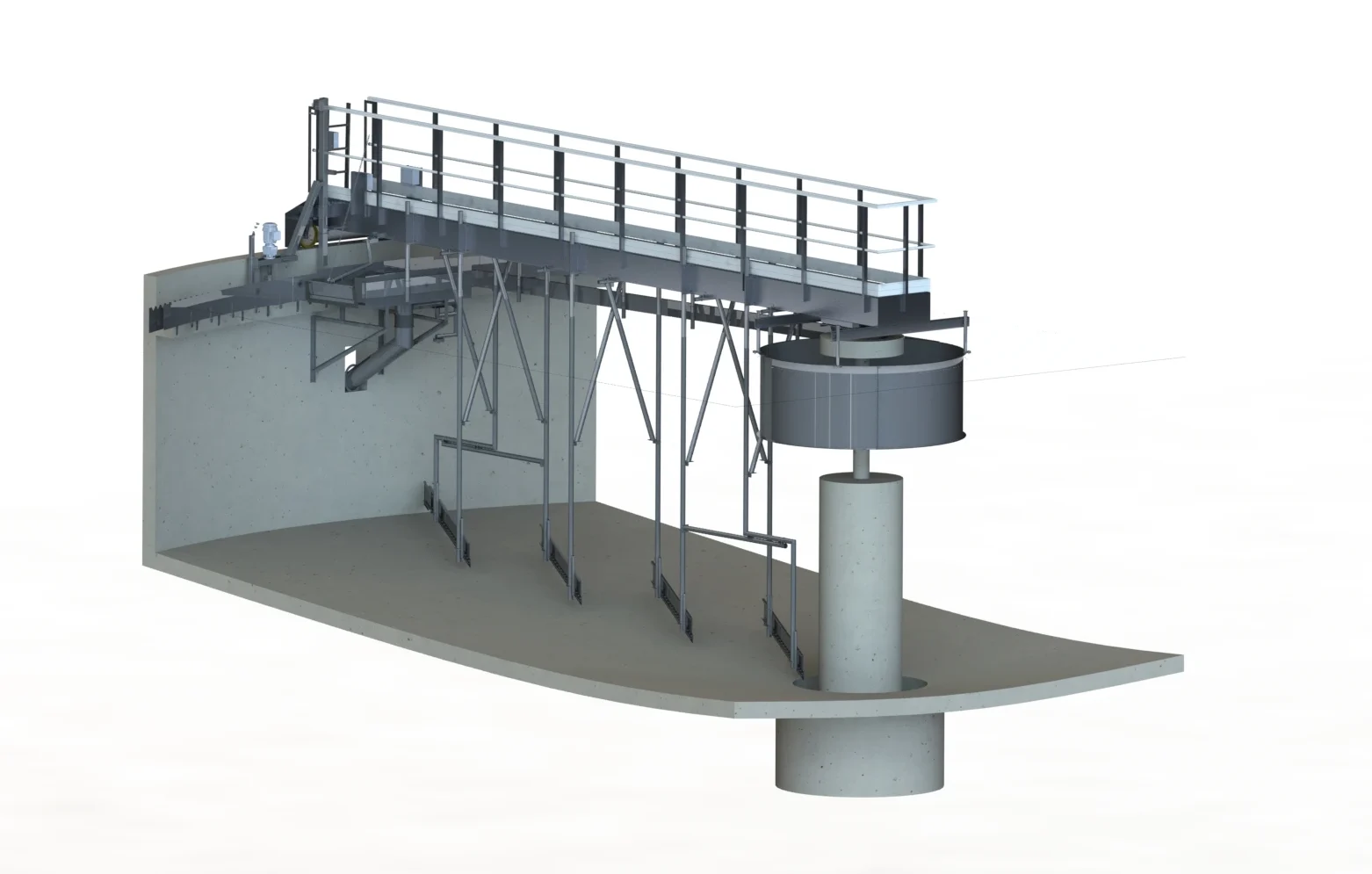

Le clarificateur raclé BIOTRADE est un équipement conçu pour la clarification des eaux usées, qu’elles soient urbaines ou industrielles. Ce système repose sur un pont radial à entraînement périphérique, où une lame racleuse est suspendue à une charpente formant passerelle. Le pont tourne autour de l’axe du bassin, permettant de pousser les boues vers une fosse centrale pour une évacuation optimale.

Fabriqué dans les ateliers BIOTRADE, ce clarificateur est adapté à des bassins de tout diamètre et de toute configuration. Il est conçu pour offrir une performance de raclage optimale, tout en garantissant une durabilité et une robustesse maximales.

Modèles

BIOTRADE commercialise des clarificateurs raclés pour tous les diamètres de bassins de clarification, avec des configurations adaptées aux besoins spécifiques des clients : radial, radial +1/3, diamétral.

Caractéristiques Techniques

Les clarificateurs raclés BIOTRADE sont composés des éléments suivants :

Pont : En aluminium, acier galvanisé, acier peint, acier inoxydable 304L/316L, ou acier duplex (au choix du client). Sa légèreté permet de réduire la consommation énergétique, tout en assurant une robustesse optimale.
Motoréducteur : IE3 pour une efficacité énergétique
Roue en Vulkollan assurant une meilleure durée de vie que le polyuréthane.
Structure immergée en acier inoxydable conçue pour une solidité dans le temps et un raclage de fond performant.
Trémie « saut à ski » s’adaptant à tous les types de génie civil et conçue pour minimiser les accrochages et assurer une pérennité de l’équipement.
Armoire électrique de raccordement ou d’asservissement (selon les besoins)
Système de nettoyage de la goulotte par brosses statiques
Collecteur électrique : Nombre de bagues défini en fonction des options sélectionnées
Clifford ou jupe de diffusion : Pour une répartition homogène des effluents.
Racle de surface : Pour acheminer les flottants vers la trémie.
Pivot central : Avec plaque d’assise en inox 304L (316L sur demande) et couronne d’orientation.
Lames déversoirs et siphoïdes : En inox 304L (316L sur demande), pour une évacuation optimale des eaux clarifiées.
Détecteur chasse-pierre / système anti-obstacle : Pour protéger l’équipement en cas de blocage.

Intéressé par ce modèle ?

Obtenez une documentation technique détaillée ou un devis personnalisé pour votre projet.

Demander un devis

Demander la fiche technique

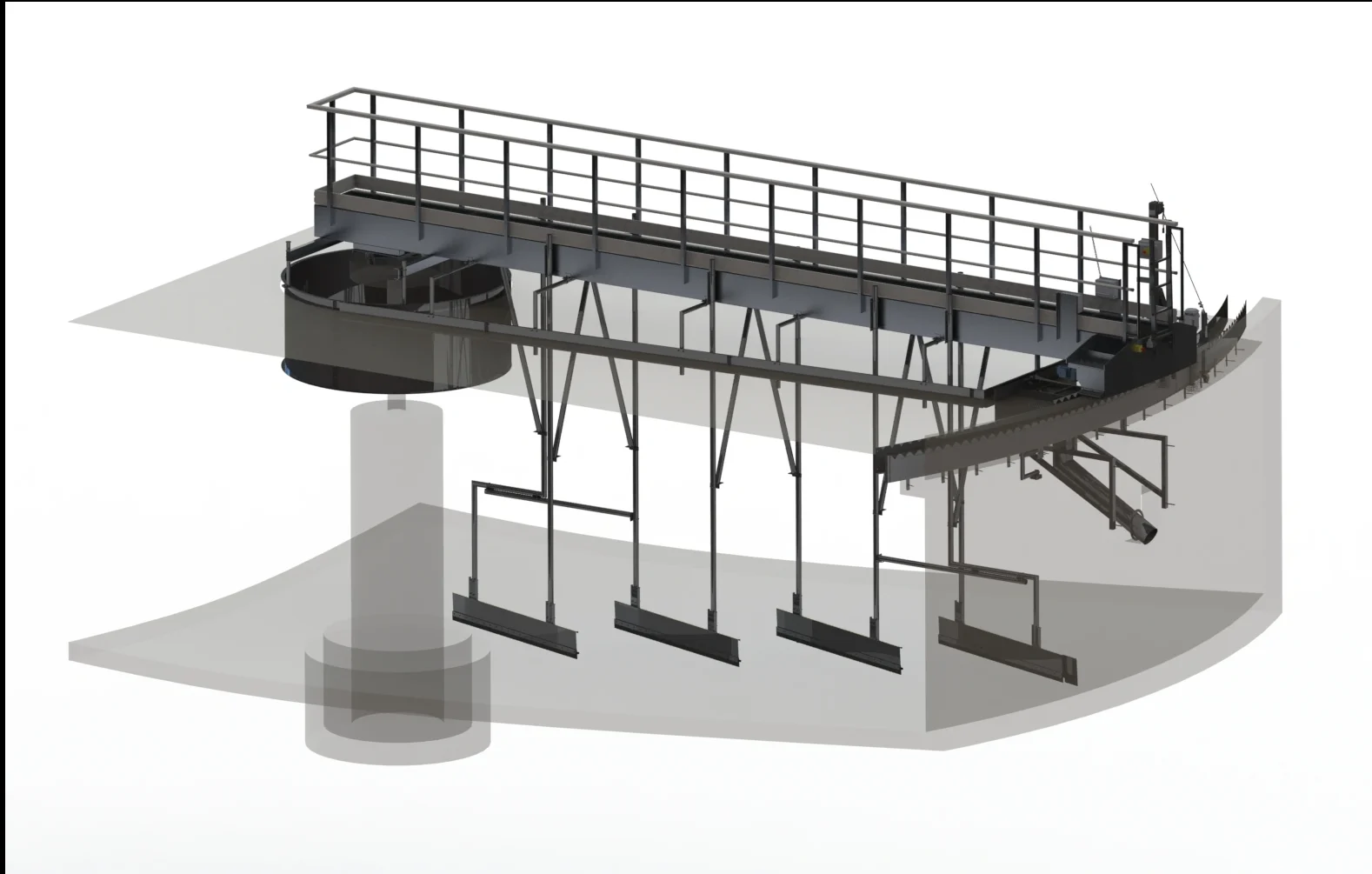

Avantages

Adaptabilité : Conception sur mesure pour s’adapter à tous les types de génie civil.
Sécurité : Équipements de sécurité intégrés (bouées, gaffe, ligne de vie).
Maintenance simplifiée : une conception pensée pour une exploitation simplifiée

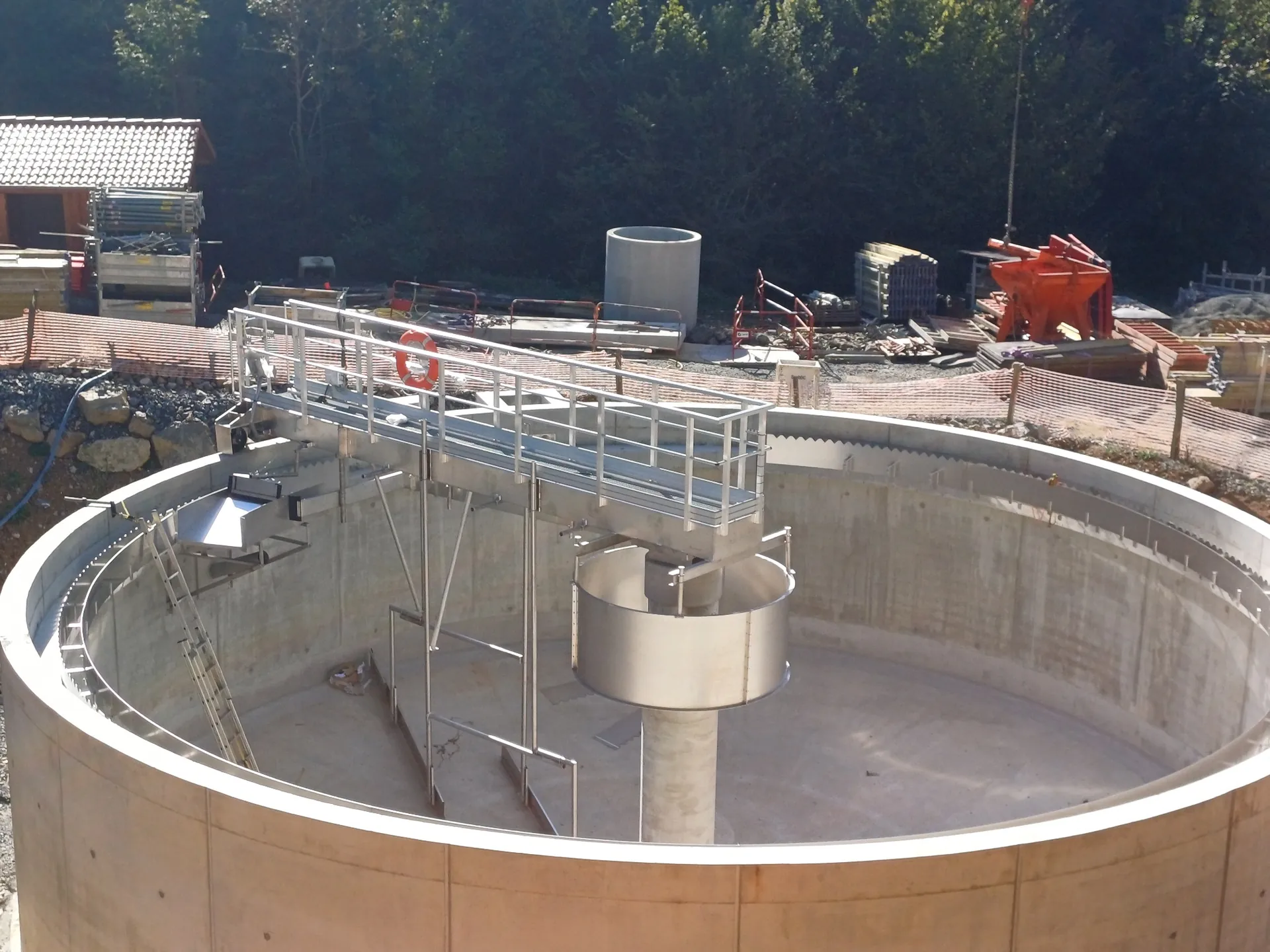

Options

Échelle latérale immergée : Pour un accès sécurisé au bassin.
Échelle d’accès et/ou portillon : Pour faciliter l’accès au pont.
Limiteurs de couple : Électronique ou mécanique (Dynalarm) pour protéger le motoréducteur.
Lampe infrarouge : Pour le dégivrage de la piste de roulement.
Brosse motorisée : Pour le nettoyage efficace de la goulotte.
Support pour sonde de voile de boues : Pour un suivi précis des boues.
Éléments de sécurité : Bouées, gaffe, ligne de vie pour la sécurité des opérateurs.
Détecteur de rotation (dispositif anti-patinage) : Arrête le pont si la roue folle ne tourne pas dans le délai imparti.
Fonction d’arrêt avec position garage : Pour arrêter le pont à une position précise en fin de cycle.
Dispositif d’aspersion des flottants : Pour éviter la formation de mousse compacte.
Déflecteur central : Pour une arrivée d’eau plus calme sous le Clifford.
Nettoyage de la goulotte par eau sous pression : Pour un entretien optimal.
Largeur de passerelle : 800 mm, 1000 mm ou 1200 mm selon les besoins.
Goulotte en d’évacuation d’eau claire en acier inoxydable
Système d’aspiration d’eaux industrielles

Quels matériaux sont disponibles ?

BIOTRADE propose une large gamme de matériaux : aluminium, acier galvanisé, acier peint, inox 304L ou 316L, acier duplex et aluminium marine.

Quels sont les délais de fabrication ?

Le délai de fabrication est de 14 semaines à partir de la validation des plans par le client. La sortie des plans intervient environ 2 semaines après validation des besoins.

Quels sont les avantages de la roue en Vulkollan ?

La roue en Vulkollan offre une meilleure durée de vie que le polyuréthane. Elle apporte également une meilleure robustesse et une longévité accrue.

Quelle est la différence entre le détecteur de rotation et la position parking ?

Le détecteur de rotation, aussi appelé anti-patinage, est un capteur placé au niveau de la roue folle. Il détecte si la roue n'a pas effectué un tour complet dans un délai défini. En cas de blocage ou de patinage, le système arrête automatiquement le pont. La position parking détecte le tour complet du pont autour du bassin et permet un arrêt précis en fin de cycle.
