Présentation

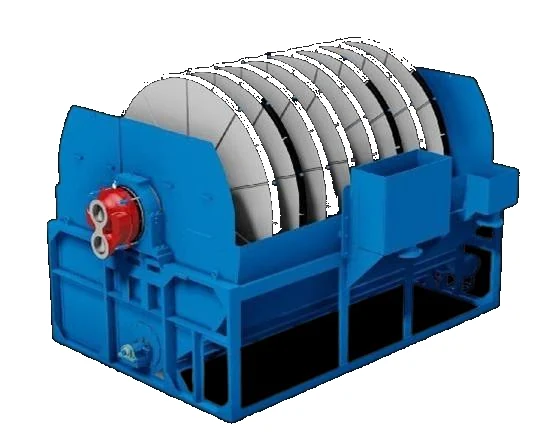

Le filtre à disque BIOTRADE est un équipement de traitement tertiaire conçu pour éliminer les matières en suspension (MES) présentes dans les eaux usées traitées.
Il est composé d’une série de disques filtrants rotatifs montés horizontalement. Chaque disque est constitué de plaques filtrantes en forme d’éventail, équipées d’une toile filtrante amovible en polyester.
La maille de filtration peut atteindre 10 µm, ce qui permet une filtration fine adaptée aux projets de modernisation de stations d’épuration, de réutilisation des eaux traitées ou de réduction des MES en sortie de traitement.
Le système se distingue par une structure compacte, une exploitation simple, une faible emprise au sol et une faible consommation d’énergie.
Fonctionnement
L’eau brute entre dans le tambour central par une ouverture située à l’extrémité de l’équipement, puis se répartit dans les disques filtrants par les ouvertures de liaison.
Les eaux traversent ensuite la toile filtrante de l’intérieur vers l’extérieur. Les matières en suspension sont retenues par le tissu filtrant, tandis que l’eau filtrée est évacuée vers l’extérieur.
Au fur et à mesure de la filtration, les impuretés s’accumulent sur la toile. Lorsque le niveau d’eau atteint une valeur définie, le tambour commence à tourner et le système de contre-lavage se déclenche automatiquement.
L’eau sous pression nettoie alors la surface des disques filtrants. Les impuretés décrochées tombent dans le bac de récupération des boues, puis sont évacuées par la conduite de vidange.
Composition
- Dispositif de réception des eaux brutes : réception des effluents provenant du bassin d’auto-floculation.
- Tambour central : assure l’admission et la distribution de l’eau vers les disques filtrants.
- Disques filtrants : composés de plaques en forme d’éventail avec toile filtrante polyester.
- Système de contre-lavage : pompe haute pression, buses de lavage, filtre de sécurité, bac de collecte des boues et conduite de vidange.
- Système d’entraînement : motoréducteur, pignon d’entraînement et chaîne de transmission.
- Système de contrôle : fonctionnement manuel ou automatique, avec détection du niveau d’eau et possibilité de surveillance à distance.
- Supports et composants : inox 304L ou 316L selon la configuration.
Caractéristiques Techniques
- Filtration fine avec maille de 10 µm.
- Toile filtrante en polyester.
- Équipement en inox 304L ou 316L selon le besoin.
- Disques de diamètre 2000 mm ou 3000 mm selon les modèles.
- Débits de 30 à 1100 m3/h selon la configuration.
- Nombre de disques : de 1 à 20 selon le modèle.
- Contre-lavage automatique par pompe haute pression.
- Pression de contre-lavage supportée jusqu’à 7,5 bars.
- Niveau sonore inférieur à 75 dB.
- Motoréducteur IP65, alimentation 380 V / 50 Hz / 3 phases.
- Dimensionnement pouvant varier de plus ou moins 10 % selon la nature de l’effluent.
Applications
- Modernisation et rénovation de stations d’épuration existantes.
- Traitement tertiaire des eaux usées urbaines.
- Réutilisation des eaux traitées.
- Eau de refroidissement en circuit fermé pour sites industriels.
- Industrie papetière, impression et teinture.
- Aquaculture et autres traitements de l’eau.
